개요

확장구간에 신설교대(교각)을 설치하기 위한 임시교대와 임시상부 구조물을 설치하여 열차를 통행시키면서 확장구간의 하부공간을 확보하고, 신설교대(교각)와 신설확장부 상부구조물을 제작한 후, 임시상부구조물을 철거하고 확장부 신설 상부구조물을 밀어넣어 설치하는 공법

장점·효과

• 교량 확장공사의 열차 운행제한 없이 신속시공 가능
• 공사기간의 단축과 공사비 절감에 효과적
• 교량접속구간 보강의 동시병행으로 품질확보

교량확장 시공순서

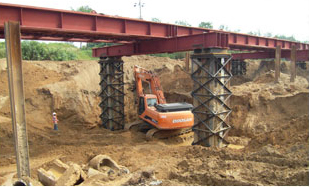

1군말뚝설치 및 하부 터파기

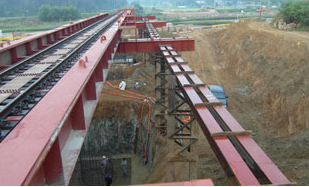

2확장부 신설구조물(교대, 교각) 가설 및 상부 구조물 설치

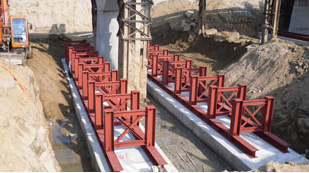

3가설벤트 설치

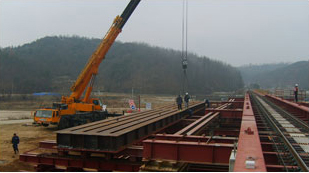

4신설 상부슬래프 설치

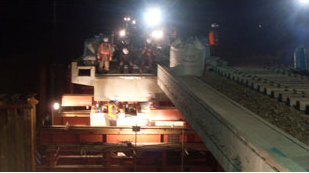

5신설 상부슬래브 밀어넣기

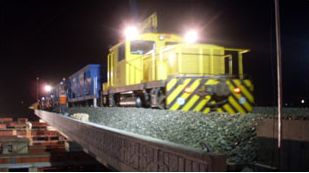

6선로복구 및 열차 운행

주요시공사례

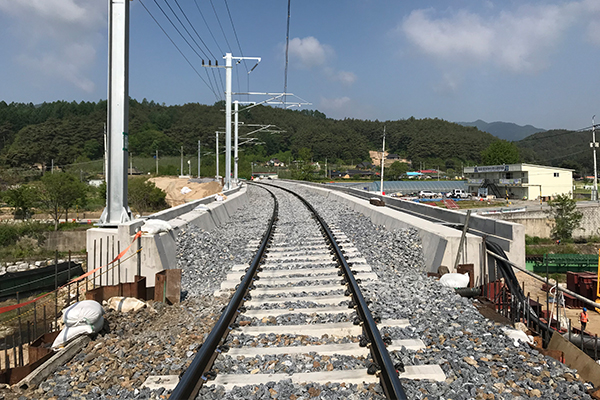

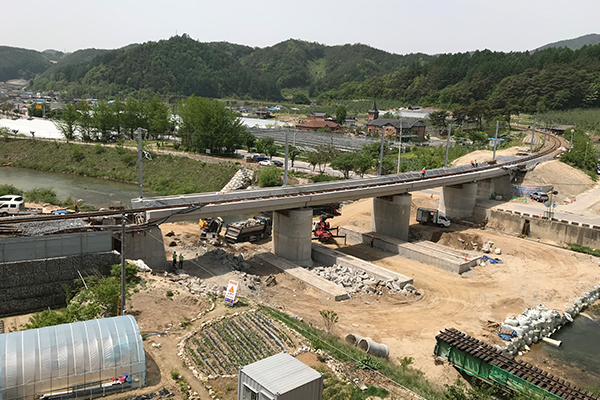

춘양천교
