교량 인상·이동·회전
Smart Trans Jacking system
개요
교좌장치 최종 설치전, 교량 정위치 확인 후, 필요시 추가 장치 없이 컴퓨터 교량인상하고 교량 정위치 이동(회전)하여 설계신축확보 및 정밀 정위치 공법

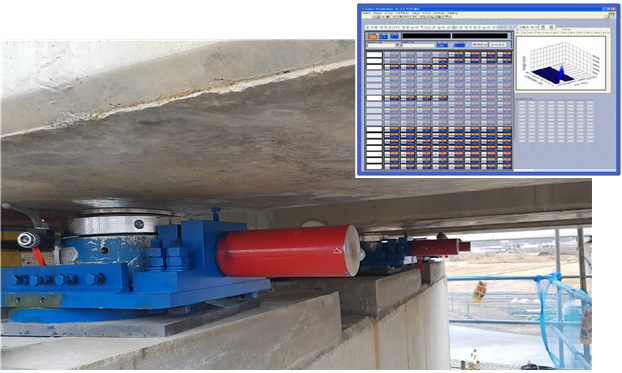

Trans – Jack 및 컴퓨터 제어시스템
장점·효과
- 정확한 교량설치(교좌장치)로 시설물 안전확보

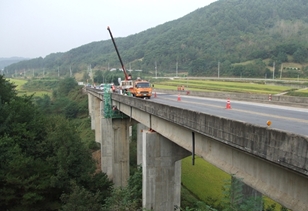

시공사례

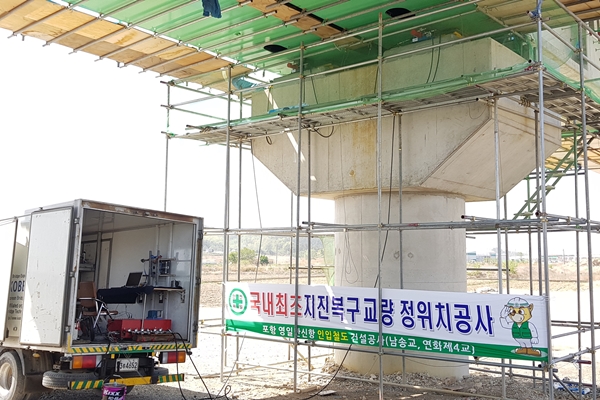

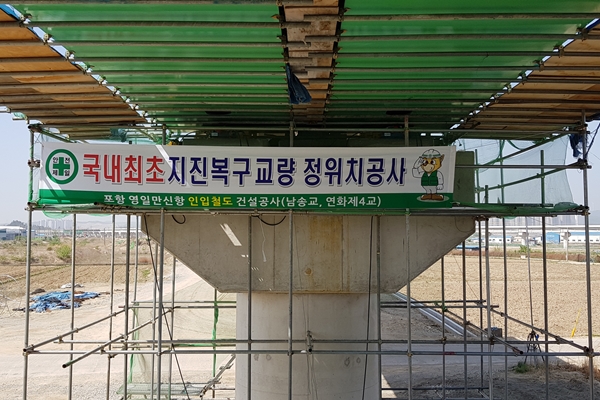

포항지진복구(연화 제4교, 남송교)
필요성
- 차량운행중 교량인상시 교좌장치 해체 및 교량신축으로 다소 교량위치변동으로
교좌장치 설치완료전 교량위치변동값을 확인하여 정위치후, 교량인하 종료
※ 기존공법 : 단순히 교량인상인하로, 교량 정위치이동 기능없음 - 교량위치변동 정위치 미이행후, 교량인하시 설계 신축간격 미확보 소지.

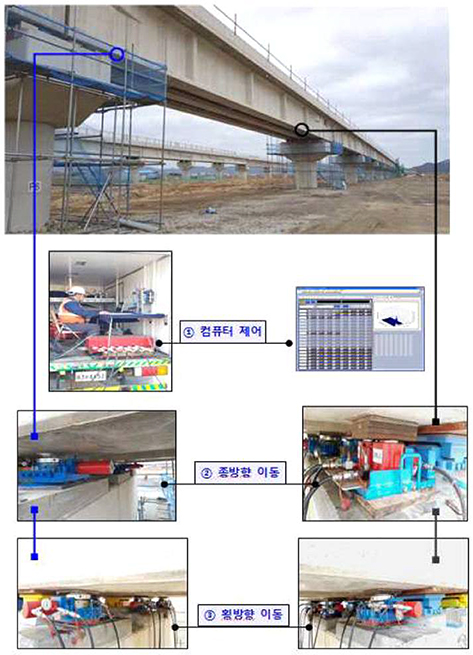

시공전경 및 시공순서
교량 정위치 시공상세

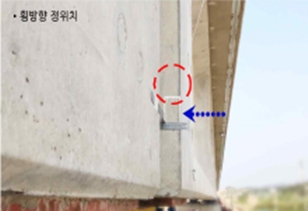

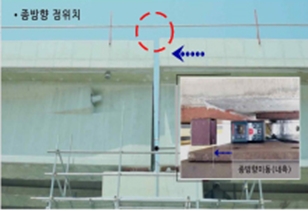

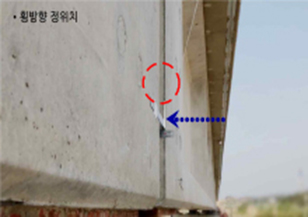

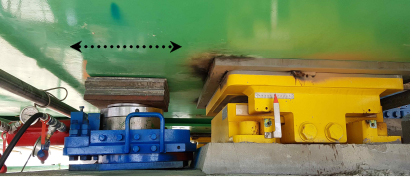

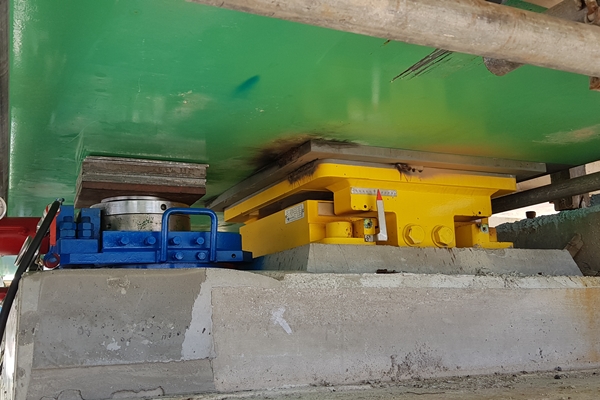

교량 정위치 정밀조정 및 교좌장치 설치(신축간격확인) 완료 세부사진

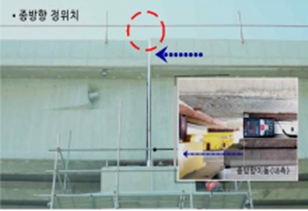

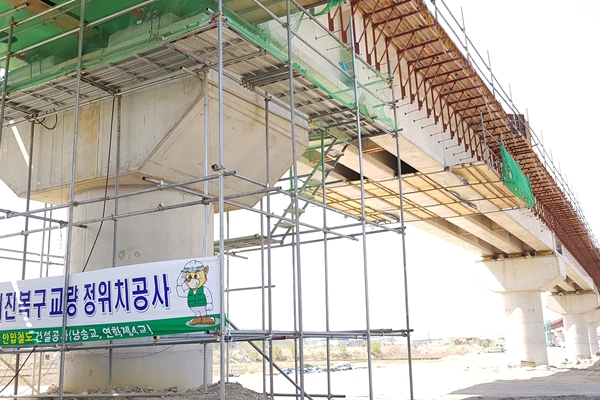

교량 상판 정위치 전경
기존 공법과 비교·분석

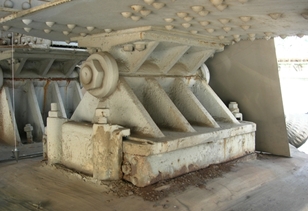

| 구분 | 재래식교량인상 및 교좌장치 교체 | 최신교량 정위치 및 교좌장치 교체 |
|---|---|---|

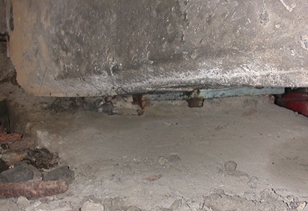

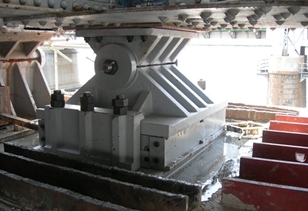

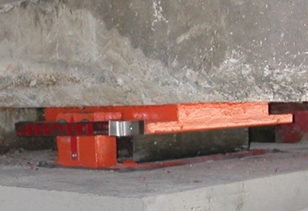

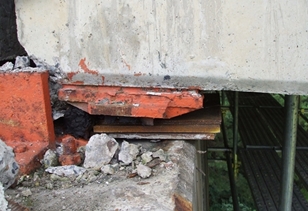

| 시공사진 |  |
 |
| 장점 | 시공실적/경험 다수확보 | 교좌장치해체시 교량변동 정위치 가능 (자체 정위치 기능) |
| 단점 | 교좌장치해체시 교량변동 정위치불가 (정위치 – 별도 추가장치 필요) | 시공기술력 필요 |
컴퓨터 교량인상
개요
교량의 인상높이, 속도 등을 컴퓨터 제어장치에 입력한 후, 유압잭의 인상상태를 실시간 자동계측, 분산제어하여 1mm이하의 고정밀 오차 내에서 교량상부를 안전하고 정밀하게 인상하는 공법

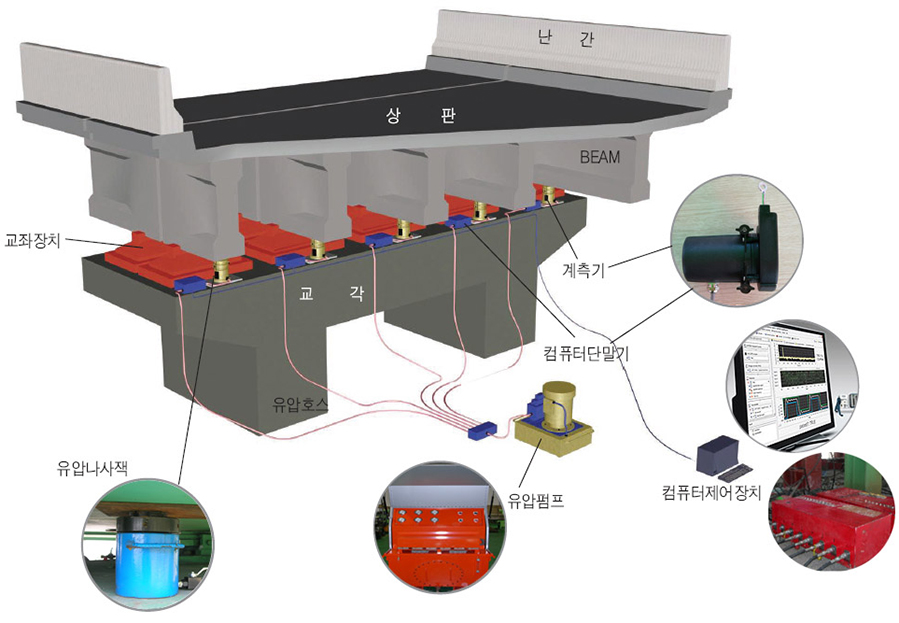

원리
- 유압시스템 : 유압나사잭과 그 유압나사잭에 유압을 공급하는 유압펌프(파워팩) 및 공급량을 조절하는 유압밸브로 구성되며, 교량과 같은 대형구조물의 위치이동작업의 특성상 정밀작동이 이루어진다. 또한, 건설 현장 특성상 열악한 현장여건에서도 원활한 작동과 제어가 가능
- 계측시스템 : 교량구조물과 유압잭 작동상황을 실시간 계측함으로 안전확보는 물론, 정확한 계측값에 의한 제어 값은 커다란 작동오류를 통해 발생할 수 있는 교량구조물의 손상을 예방

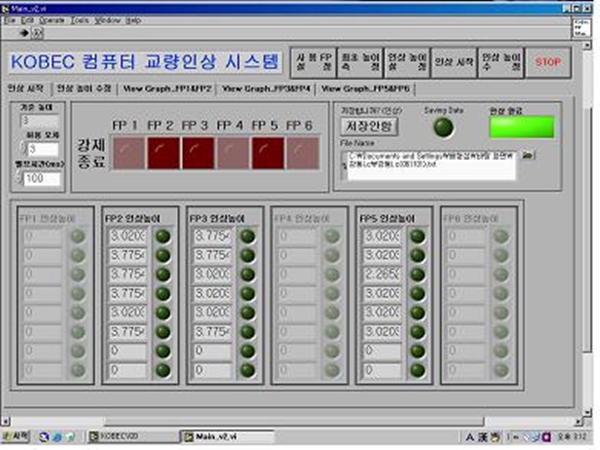

- 모니터링 시스템 : 현장에 설치된 제어기와 양방향 통신을 통하여 정보를 주고받으며, 제어기 수행에 필요한 정보를 제공, 교량의 상태를 실시간으로 확인
- 분산제어시스템 : 시스템 작동과 동시에 메인 컴퓨터의 주 프로그램을 분산제어장치에 전송, 컴퓨터의 갑작스런 오작동이나 일시적 전원공급이 차단되더라도 메인컴퓨터와 독립적으로 유압잭 제어 가능
목적
- 홍수위가 부족하여 통수단면을 확보해야 할 때
- 교량에 차량이나 기차가 통과하면서 정밀 인상해야할 때
- 노후 교좌장치를 보수교체하기 위해 교량을 인상해야할 때
장점
- 동시인상 및 속도제어 > 교량 구조물 안전확보
- 자동계측, 기록저장 > 시공공정 및 작업관리 용이
- 목표 도달 자동정지 > 위험요소 사전예방
- 실시간 컴퓨터 모니터링 > 전체 현장사항 신속파악, 관리
- 시스템 간소화
- 상하좌우전후 균등, 불균등 이동가능 > 보수보강 철저한 유지관리
운영시스템 순서
- 1교량현황 및 인상계획 점검 및 검토

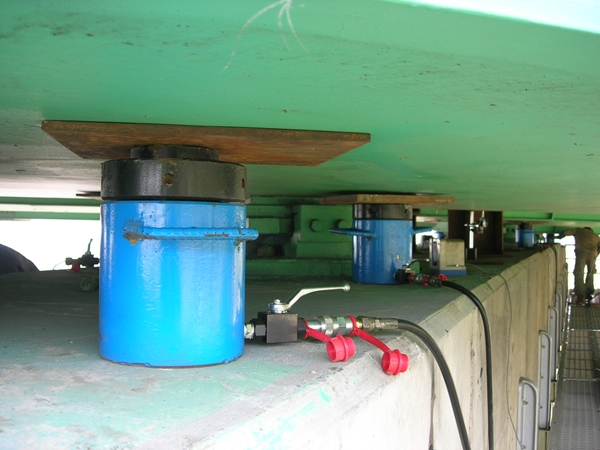

- 2유압나사잭 설치
- 3컴퓨터 인상프로그램의 시공내용 입력
- 4컴퓨터 교량인상 및 계측/제어
- 5교량인상 목표점 도달시 자동정지/경보
- 6유압나사잭 나사체결(유압손실방지)
- 7교량 보수 및 보강 작업실시
- 8컴퓨터 교량인하 및 계측/제어
- 9시공결과 기록저장/평가 마무리

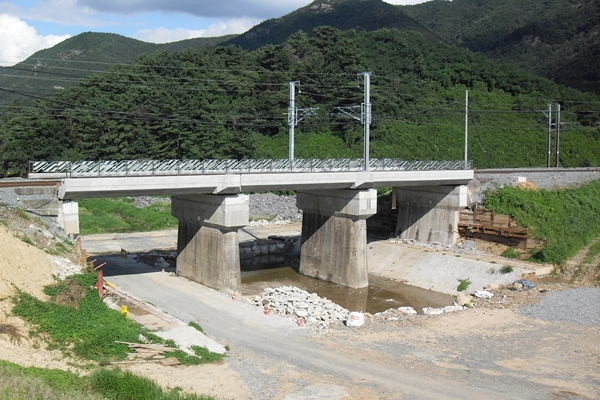

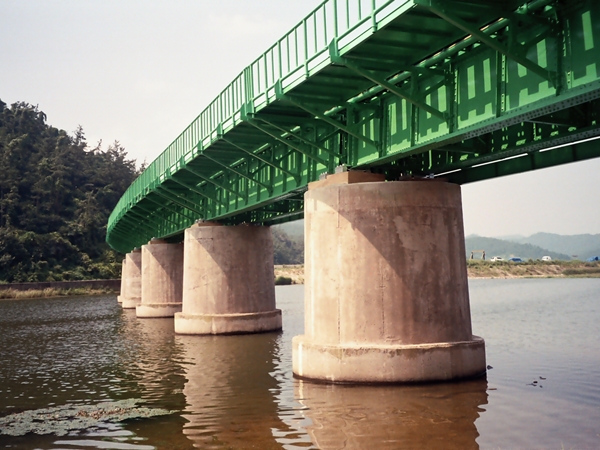

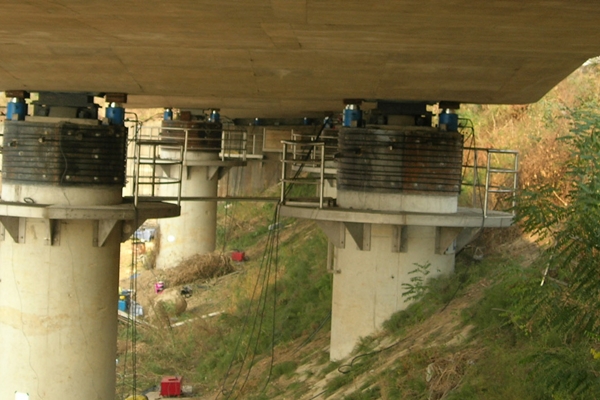

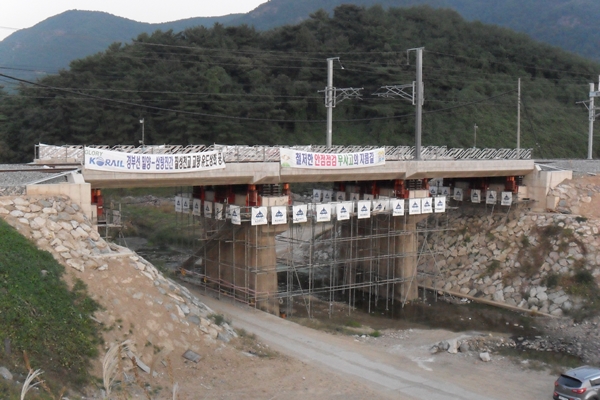

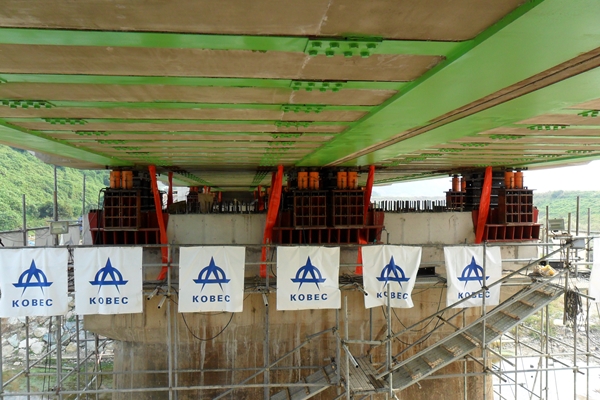

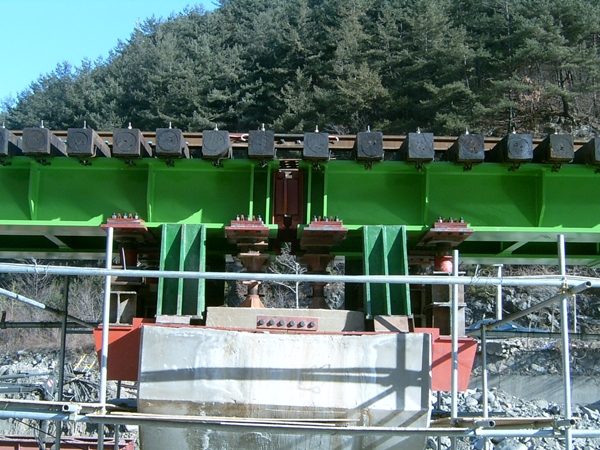

주요시공사례

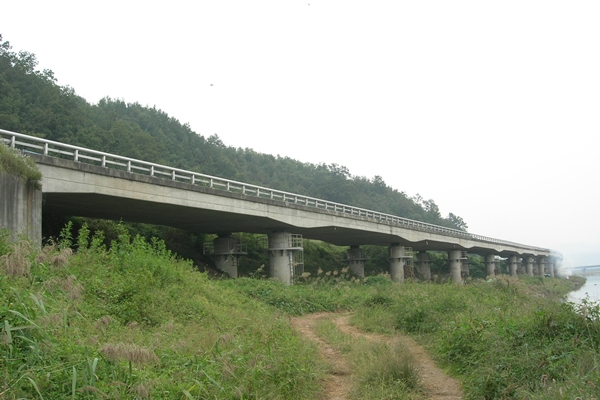

인동대교

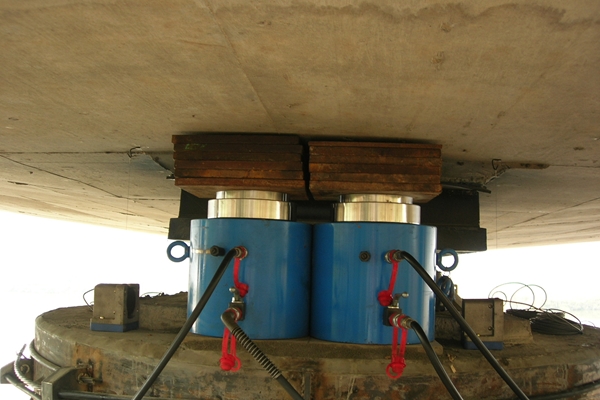

칠성천교
조립식 브라켓
개요

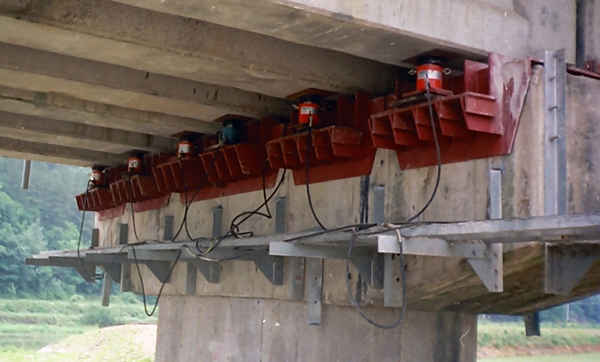

ㄱ자형의 조립식 브라켓을 제작하여 교대, 교각 상단부에 설치하고 유압잭을 조립식 브라켓에 거치한 후, 노후 교량을 안전하게 인상하여 보수 보강하는 공법(국토교통부 신기술 제132호)

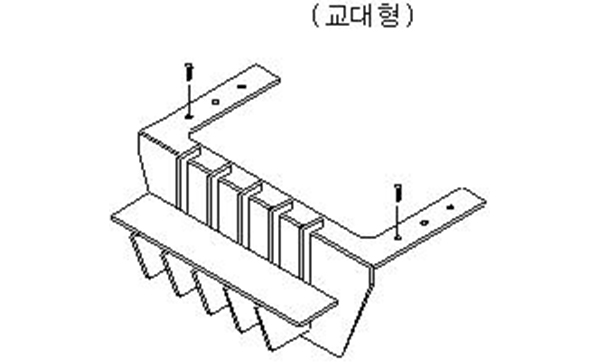

조립식브라켓 교대형

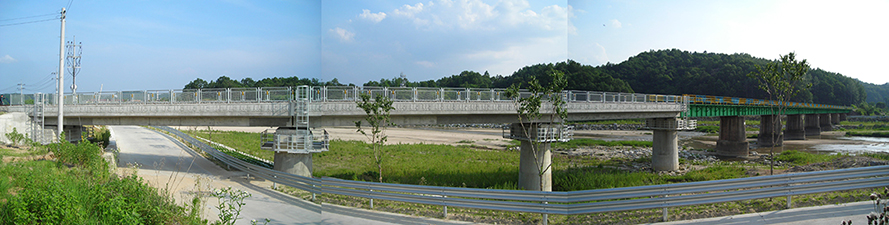

조립식브라켓 월계천교
장점·효과
- 구조물 손상방지
- 공사비, 공기단축
- 원활한 교통확보
공법목적
- 교량인상시 교량인상용 유압잭 설치의 연단거리 및 형하 공간이 부족할때
시공사례
한강철교
신태화교
남하1교
